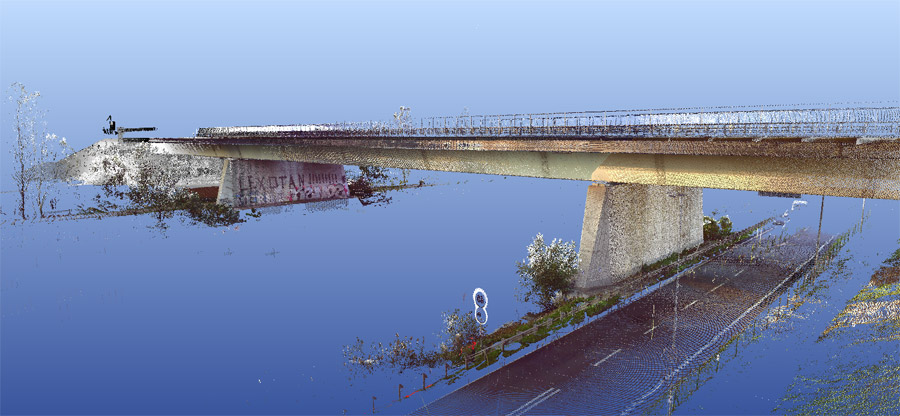

Nuvola di punti da diverse angolazioni
Un lavoro interessante sopratutto per l’integrazione di vari strumenti di rilievo (rilievo laser scanner, rilievo con stazione totale, rilievo con stazione GPS) e restituzione (restituzione del piano quotato, restituzione di piante, sezioni e prospetti, studio delle inclinazioni delle travi principali) è stato quello effettuato sul viadotto sul Fiume Mincio dell’Autostrada A4 Milano – Venezia.
Rilievo laser scanner di viadotto autostradale
Rilievo laser scanner viadotto autostradale
Dal rilievo è stato ottenuto un file navigabile da cui è possibile prendere misure reali:

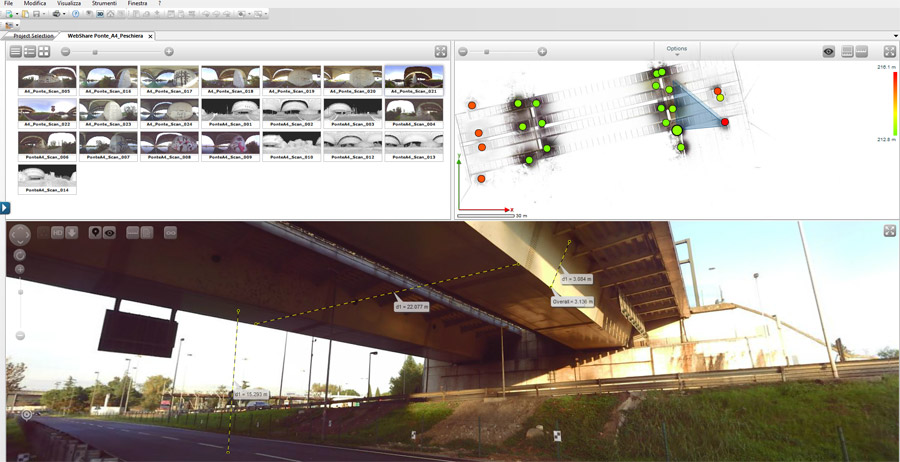

File Ispezionabile e misurabile
File ispezionabile del rilievo laser scanner tridimensionale
Da questo file, oltre a visionare il manufatto da tutte le angolazioni rilevate, è possibile prendere con precisione misure dell’opera.
Dal rilievo integrato eseguito con stazione Laser Scanner e Stazione Totale è stato possibile ottenere il piano quotato e le sezioni dell’opera difficilmente ottenibili in altro modo.
Restituzione del rilievo:
Integrazione del rilievo laser scanner con il rilievo topografico

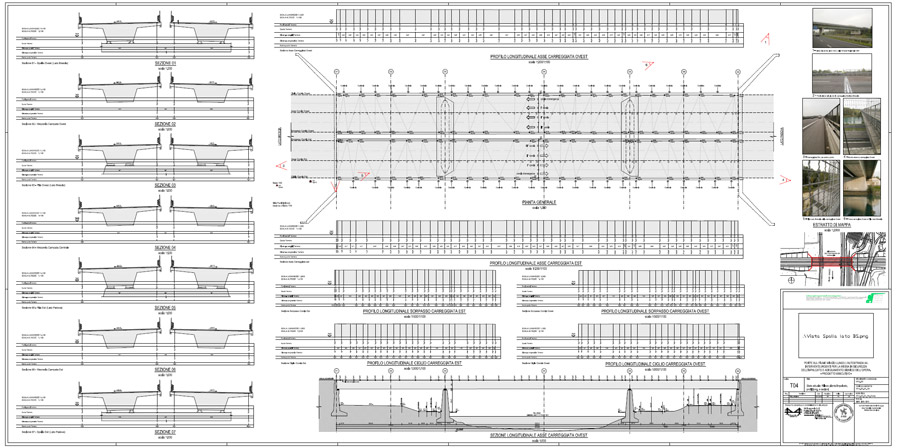

Sezioni, livelletta e impalcato del viadotto – restituzione del rilievo
